erichsen304可调冲击试验仪测试原理：

表面涂层通常遭受冲击，该冲击也能使基材变形，从而将压力传递到涂层的附着力和凝聚力上。球冲击测试在标准条件下模拟此种压力。一个规定重量的球冲头其底部直径固定，从一个议定或不同的高度在导管中自由落到样本上。冲击完成后，对样品表面的变形区进行破裂和剥落检查。球冲击测试相等于ERICHSEN杯凸测试的动态版本。

erichsen304可调冲击试验仪测试程序:按照标准准备样品 （ 诸如：底材表面处理、涂层的敷涂、硬化程序、存储、涂层厚度测量、也许须作交叉划痕测试等 ） ，需要符合两个基本原则：

球 （ 冲头 ） 直接落到涂层上，以获得一个中凹的变形 （ 下沉 ） 或在另一面获得一个中凸的变形 （ 突出 ） 。标准列表提供给用户在两者间的一个选择；用户须选择或制定一种方法。以下情况例外： ECCA 标准 （T5 和 T6） 清楚指明，需要使用中凸变形。

就变形能量而论，在下落开始时，**可能就是使用一个协议的位能值。冲击试验在此情况下给出可行 / 不可行或合格 / 不合格的答案。在快速变形中，从裂痕的形成来分析涂层的抵抗性能。这种方法只能供一个定性的结果，但可使一批被测试样品以非常快的速度测试。

如果执行重复冲击测试以创建损坏材料的最小能量值，那么获得的只是定量的结果。这种情况下，下降的距离或冲击能量不断变化，直到裂痕出现或附着力消失为止。导致该种损坏的能量值需要通过使用更多的样品板反复测试以获得确认。如果获得不同的结果，建议选取一个平均值。

一个基本原则 （ 也可用于可行 / 不可行测试 ） －需要确保测试点距边缘足够距离 （ 至少 35 mm） 和距同一样本上先前的测试点有足够距离 （ 最小中心距离 70 mm） 上进行。

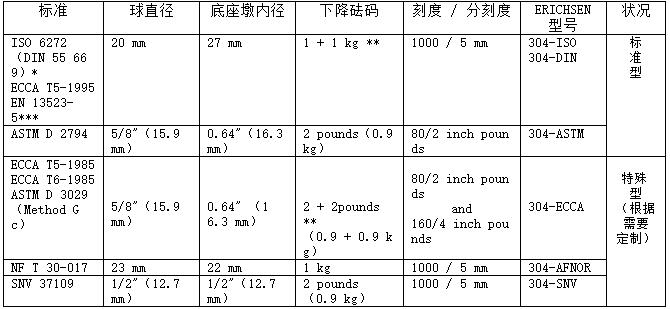

erichsen304可调冲击试验仪测试标准：

技术参数
